我厂是从事科研试验机生产的**工厂，为配合普通混凝土用砂石标准JGJ52-92，JGJ53-92的贯彻执行，由该两本标准的主编单位中国建筑科学研究院提供技术参数。

　　该机适用与地质，冾金，化工，建筑，煤炭国防，科研砂轮制造，水泥等部门的化验和试验室对物料进行筛分分析。尤其对建筑业砂骨料试验更为理想，每次开机5分钟，既方便又简单完成分级工作，受到选用单位一致好评。

　　该产品结构先进，性能稳定可靠，欢迎广大客户选用我单位宗旨；以质量求生存，以创新就发展，以用户满意为标准。

　一，用途

　　ZBSX-92A型震击式振摆仪适用于地质，冾金，化工，煤炭，国防，科研，砂轮，水泥，建筑等部门的化验和试验室中对物料进行筛分分析。

　　二，主要结构

　　本机构主要有机座，上盖，回转结构，震击机构，夹紧机构与套筛组成，具有体积小，重量轻，外形美观，装配自动，停车装置结构先进，性能良好，转幅度大，震击力强，筛选效果好，使用装夹套方便灵活等优点。

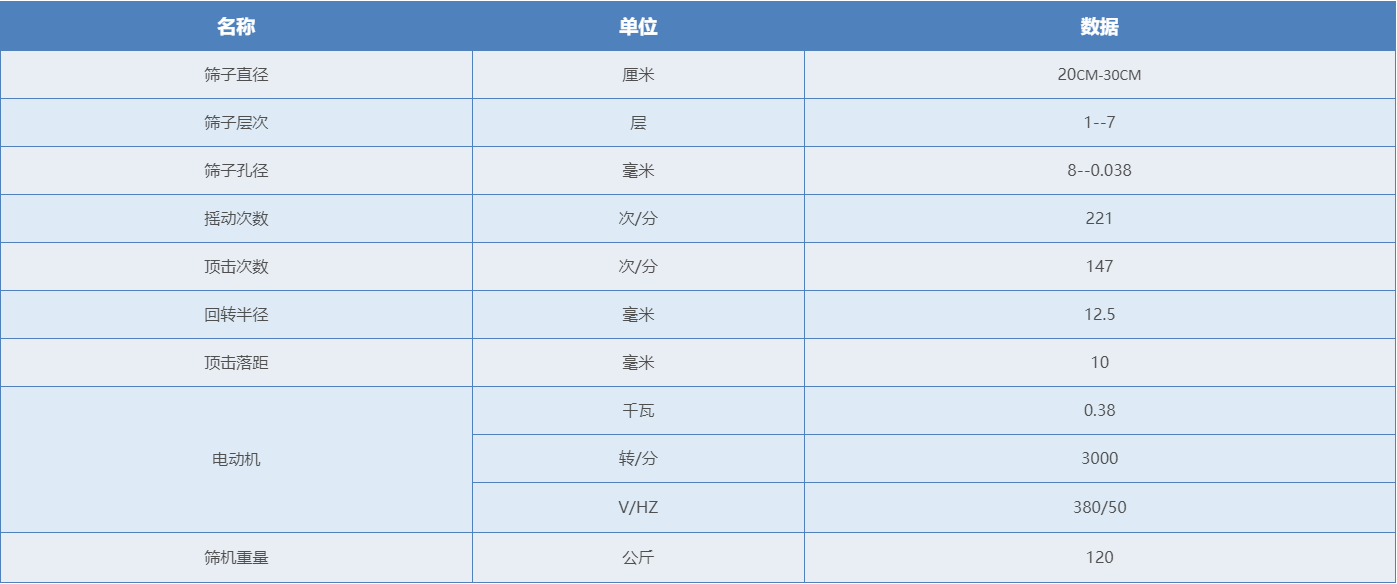

　　三，技术参数

　　筛具*大直径200-300毫米

　　回转半径12.5毫米

　　筛摇动次数221次/分

　　震击次数147次/分

　　上下震幅行程8毫米

　　定时范围0-60分钟

　　电机功率0.37千瓦

　　电压380V

　　速转2800转/分

　　四，工作原理

　　本机有电机通过传动轴，涡轮付带动摆动架上的主偏心轴旋转，从而又连带动其他两个付偏心轴回转促使整个筛组的摆动得到半径，也等于偏心距的平面圆周摆动。

　　同时在同一台电机带动另一个涡轮付通过凸轮，顶杆装有筛组的摆动架，周期地顶起靠自重落在机座上，使摆动架得到平面圆周摆动的同时进行震击。

　　五．使用说明

　　1，在按放分样筛时，应按照筛孔大小顺序迭放，同时另加一个筛子底盘。

　　2，将需要分析化验的物料倒入*上层的筛内盖好筛盖，然后按放在振筛机座内，将整个夹筛架向下滑在套筛上，然后将紧固螺丝拧紧

　　3，把振筛机上的定时器定到所需时间后打，打开电源开关，振筛机就会开始转式的工作。

　　4初次工作时无上下震击，因电机倒转，请将其电源线头互换其中两根。

　　5，工作结束后关闭电源。

　　六.安装保养

　　1，为稳固振筛机，需要三个地脚螺钉固紧。

　　2，每次筛分使用后，应揩净机体上的筛盘的残余的灰尘，严禁水洗敲击，安放顺序不能颠倒

　　3，电机，机箱每年清洗一次，确保机件的使用寿命，不使用时加防尘。
